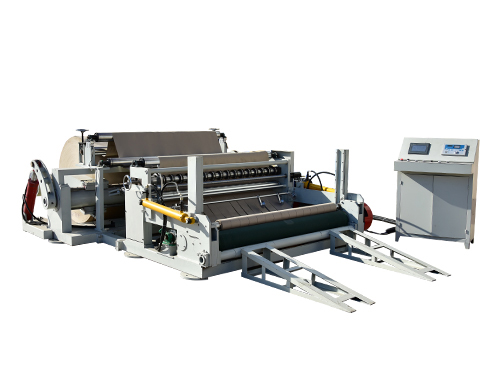

■用途：
適用于各種牛皮紙、茶板紙、草板紙、印花紙和銅版紙的分切。
■設備特點：
1、 本機采用上下雙刀切割，分切后的紙帶兩邊光滑平整。
2、 采用單軸外力收卷方式，盤紙的收卷結實且收卷盤徑大。
3、 上下刀軸主動力傳動。
4、 帶液壓糾偏系統，調整更快更省心。
5、 液壓無軸式上料裝置。
6、 采用PLC控制，彩色觸摸屏人機界面操作。
主要規格及裝備
|
技術參數 |
傳動系統 |
||
|
分切最大寬度 |
1600mm |
主機功率 |
11kw |
|
分切最小寬度 |
40mm |
主機轉速 |
960r/min |
|
放卷最大卷徑 |
1500mm |
液壓站功率 |
2.2千瓦 |
|
收卷最大卷徑 |
1300mm |
|
|
|
分切速度 |
0-300m/min |
傳動方式 |
皮帶傳動 |
|
分切厚度 |
80-700g |
軸承 |
萬向產品 |
|
卷繞方式 |
氣漲表面卷取 |
收卷軸 |
聚氨酯膠輥 |
|
切刀數量 |
21付 |
控制系統 |
|
|
上紙方式 |
液壓無軸上紙 |
PLC控制 |
臺達 |
|
調速控制 |
變頻調速 |
人機界面 |
臺達彩色觸摸屏 |
|
輸入電源 |
380V三相四線 |
執行器（接觸器等） |
正泰產品 |
|
規格尺寸 |
信號元件（光電開關等） |
歐姆龍產品 |
|
|
長×寬×高 |
3600mm×3500mm×1300mm |
氣動元件 |
恒一產品 |
|
上刀規格 |
2*120*76mm |
變頻器 |
11kw-6級 |
|
下刀規格 |
3*120*76mm |
配備裝置 |
|
|
總質量 |
4200kg |
裝料 |
液壓夾緊式 |
|
附送配件 |
下料 |
液壓旋轉下料 |
|
|
自動對邊 |
液壓糾偏 |
||
|
應用工具 |
內六方扳手一套 |
張力調節 |
磁粉 |
|
錐度夾盤 |
3英寸 |
||
|
調刀方式 |
自動 |
||
|
吹廢紙 |
鼓風機 |
||
